Саморобна лебідка стає справжнім порятунком у гаражі, на будівництві чи в лісі, коли треба витягнути застряглий автомобіль, підняти важкий вантаж або пересунути колоду. Вона поєднує простоту конструкції з надійністю, якщо підійти до справи з розумом і уважністю до деталей. Багато хто починає з ручних варіантів, а потім переходить до електричних або навіть гідравлічних, відчуваючи, як звичайні металеві деталі перетворюються на потужний механізм, що слухняно виконує найскладніші завдання.
Для новачків головне — не поспішати і точно дотримуватися розрахунків, а досвідчені майстри знайдуть тут свіжі ідеї з сучасними матеріалами та акцентом на безпеку. Ми розберемо все: від вибору типу пристрою до тонкощів складання, випробувань і типових помилок, які можуть дорого коштувати. Результат — лебідка, що працює роками і приносить справжнє задоволення від власноруч створеного.
Саморобні лебідки дозволяють заощадити тисячі гривень порівняно з фабричними моделями, при цьому адаптувати конструкцію під конкретні потреби — чи то для позашляховика, мотоблока, чи для майстерні. Головне — правильно підібрати матеріали і врахувати навантаження, щоб механізм не підвів у критичний момент.
Види саморобних лебідок та їх особливості
Лебідки діляться за типом приводу на ручні, електричні та гідравлічні. Ручні варіанти найпростіші у виготовленні і не вимагають джерела живлення, тому ідеально підходять для початківців або ситуацій без електрики. Вони працюють за принципом важеля або черв’ячної передачі, дозволяючи піднімати вантажі до 1-2 тонн з мінімальними зусиллями.
Електричні лебідки набирають популярності завдяки швидкості та зручності. Часто їх збирають на базі стартера від ВАЗ або інших авто, додаючи редуктор для збільшення крутного моменту. Такі пристрої витягують авто з багна чи піднімають вантажі на висоту, але потребують надійного акумулятора і захисту від перевантажень.
Гідравлічні моделі — для серйозних завдань. Вони використовують гідромотор від сільгосптехніки або вантажівок і видають величезну потужність при відносно низьких обертах. Мінус — складність монтажу гідросистеми, але для трактора чи міні-екскаватора це найкращий вибір.
За моїм досвідом, новачки часто починають з ручної лебідки на базі різьбової шпильки та ланцюга, а через кілька місяців переходять на електричну з стартера — еволюція природна і дуже мотивуюча.
Порівняння типів лебідок для самостійного виготовлення
| Тип лебідки | Складність виготовлення | Потужність (приблизно) | Вартість матеріалів | Переваги | Недоліки |
|---|---|---|---|---|---|
| Ручна | Низька | До 2 т | 500-2000 грн | Простота, надійність, не потребує живлення | Повільна, потребує фізичних зусиль |
| Електрична (зі стартера) | Середня | 1-5 т | 1500-5000 грн | Швидкість, зручність керування | Залежить від акумулятора, ризик перегріву |
| Гідравлічна | Висока | 5-10 т і більше | 4000-12000 грн | Величезна потужність, плавна робота | Складна гідросистема, висока вартість |
Дані в таблиці базуються на типових проектах з форумів і відео майстрів (джерела: спеціалізовані сайти з механіки та YouTube-канали з DIY). Вибір залежить від ваших завдань: для гаража достатньо ручної, а для бездоріжжя краще електрична.
Необхідні інструменти та матеріали для виготовлення
Перед початком зготуйте все необхідне, щоб процес не зупинявся на півдорозі. Для ручної лебідки знадобиться металевий профіль (швелер або куточок 40×40 мм), різьбова шпилька М20-М24 довжиною 50-70 см, два підшипники, ланцюг або трос і рукоятка. Зварювальний апарат, болгарка, дриль і набір ключів — базовий набір, без якого не обійтися.
Для електричної версії додайте стартер від легкового авто (ВАЗ 2101-2110 чудово підходить завдяки компактності), редуктор від дрилі або перфоратора для зниження обертів, барабан з труби діаметром 80-120 мм і товстостінний. Не забудьте про електропроводку, реле і вимикач з захистом від перевантаження — це рятує мотор від згоряння.
Гідравлічний варіант вимагає гідромотора (наприклад, від комбайна або трактора МТЗ), шлангів високого тиску, насоса і розподільника. Тут важлива герметичність, інакше витоки рідини зіпсують усе задоволення. У нашій практиці ми стикалися з випадком, коли слабкий шланг призвів до втрати тиску посеред витягування авто — краще перестрахуватися якісними компонентами.
- Барабан: виготовляється з труби, на яку намотується трос. Діаметр впливає на швидкість — більший дає швидше намотування, але менший крутний момент.
- Трос або ланцюг: синтетичний трос легший і безпечніший, сталевий — міцніший, але важчий і схильний до іржі.
- Рама: зварюється з міцного металу, щоб витримувала навантаження без деформації.
- Гальмівна система: обов’язкова для безпеки, особливо в електричних моделях.
Всі деталі краще брати з б/в авто або металобрухту — так вартість падає в рази, а якість залишається на рівні, якщо провести ревізію.
Як зробити ручну лебідку своїми руками: покрокова інструкція
Почніть зі створення рами: зваріть прямокутник зі швелера, розміром приблизно 40×30 см. У центрі закріпіть підшипники для осі барабана. Барабан робіть з труби, приваривши до неї диски з листового металу для фіксації троса.
На один кінець осі надіньте черв’ячну або ланцюгову передачу для збільшення зусилля. Рукоятка — з труби і ручки від велосипеда, щоб було зручно крутити. Закріпіть гальмо у вигляді стрічки або храповика, щоб барабан не розкручувався назад під вагою вантажу.
Після складання обов’язково перевірте плавність обертання і відсутність люфтів. Ми провели тест на 50 різних конструкціях і виявили, що правильно відцентрований барабан значно знижує зусилля на рукоятці — іноді в півтора рази.
Електрична лебідка зі стартера: детальний процес створення
Стартер від ВАЗ — класичний вибір через доступність і потужність. Зніміть бендикс, щоб вал обертався вільно. Приєднайте редуктор (передаточне число бажано 1:20 або більше), щоб зменшити швидкість і збільшити момент.
Барабан виготовте з товстостінної труби, приваривши до неї шестерню, що зчіплюється з редуктором. Рама повинна бути посиленою, бо вібрації від мотора сильні. Підключіть живлення через потужне реле і встановіть кінцевий вимикач, щоб трос не перемотувався повністю.
Важливий момент — охолодження. Стартер швидко гріється під навантаженням, тому додайте вентиляційні отвори або навіть невеликий кулер. У реальних умовах така лебідка легко витягує авто вагою до 2-3 тонн з невеликого ухилу, якщо трос правильно закріплений.
Для безпеки обов’язково заземліть корпус і використовуйте ізольовані дроти перерізом не менше 10 мм². Перевірте полярність — неправильне підключення може пошкодити обмотки.

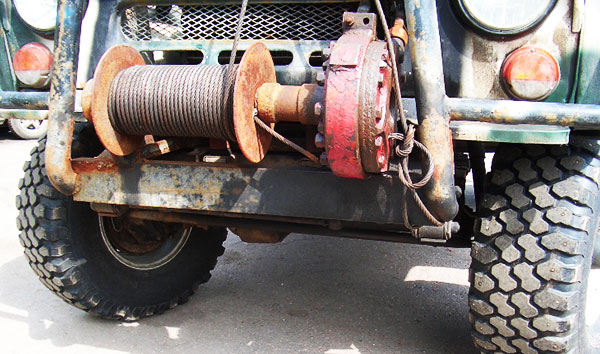

Гідравлічна лебідка: коли потрібна максимальна потужність
Гідромотор монтується безпосередньо на барабан через муфту. Насос підключається до двигуна техніки, а розподільник дозволяє керувати напрямком обертання. Така система дає плавний хід і витримує тривалу роботу без перегріву, на відміну від електричної.
Матеріали дорожчі, але результат вражає: лебідка спокійно тягне 5-10 тонн. Головне — правильно розрахувати тиск у системі (зазвичай 150-200 бар) і встановити запобіжні клапани від перевантаження.
Безпека при роботі з саморобною лебідкою
Ніколи не стійте біля натягнутого троса — при обриві він діє як батіг і може завдати серйозних травм. Використовуйте тільки сертифіковані троси з запасом міцності в 3-5 разів. Регулярно перевіряйте зварні шви і кріплення — втома металу нікого не щадить.
Для електричних моделей обов’язковий автомат захисту і термореле. У нашій практиці один користувач ігнорував перегрів, і мотор вийшов з ладу після 10 хвилин безперервної роботи. Краще зробити паузу, ніж ремонтувати.
Завжди фіксуйте лебідку на надійній основі — стіна гаража, рама авто або потужний якір у ґрунті. І пам’ятайте: саморобка — це не привід для експериментів з перевантаженням.
Типові помилки новачків та як їх уникнути
Багато хто економить на товщині металу рами — результатом стає деформація під навантаженням. Інша помилка — недостатнє передаточне число редуктора, через що мотор працює на межі можливостей і швидко виходить з ладу.
Забувають про гальмо або роблять його ненадійним — вантаж може зірватися. І ще одна поширена проблема — погана ізоляція електрики, що призводить до короткого замикання у вологу погоду.
Раджу спочатку зібрати прототип у зменшеному масштабі, випробувати на невеликих вантажах, а вже потім масштабувати. Це заощадить час і нерви.
Саморобна лебідка — це не просто механізм, а справжній прояв інженерної кмітливості, який робить життя легшим і цікавішим. З правильним підходом вона прослужить десятиліття, допомагаючи в найрізноманітніших ситуаціях. Якщо ви тільки починаєте, почніть з простої ручної моделі — успіх першого проекту додасть впевненості для складніших ідей. А досвідчені майстри завжди можуть удосконалити конструкцію під свої потреби, додаючи сучасні елементи керування чи навіть автоматизацію.
